原煤烘干機-煤礦烘干設備-泥煤干燥機械
發布時間：2021-07-13 17:07:59 瀏覽
次
原煤是指從地上或地下采掘出的毛煤經篩選加工去掉矸石、黃鐵礦等后的煤。煤礦生產出來的未經洗選、未經加工的毛煤也叫原煤。包括自然焦及劣質煤，不包括低熱值煤等。原煤按其炭化程度可劃分為褐煤、煙煤、無煙煤、泥煤。根據電力部規定一般原煤全水分應小于8％，且不超過10％。而對于水分含量較高的一些原煤，具有低熱值等諸多不利條件，對于經濟及安全均不利，很難實現工業應用。原煤特性的改變將影響到發電廠整個的后續生產過程，對鍋爐機組的出力與可利用率、機組的效率與維修費用、整個發電廠的經濟性與運行的可靠性都具有很大的影響。原煤屬于未經任何工序加工的原始煤礦，它一般作為一種工業原料來使用，只有對其進行綜合、合理的加工之后才能被充分的利用起來。

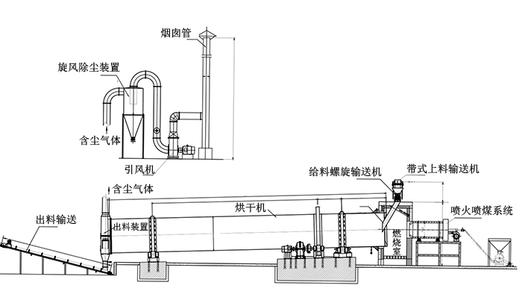

原煤烘干機的工藝流程：
待烘干的原煤物料先經皮帶輸送機輸送至滾筒前端的下料溜槽，進入滾筒干燥機后經大傾角導料板將其迅速導向傾斜揚料區，并隨滾筒的轉動和筒體的傾斜度，被自筒底提至筒頂落下，形成“料幕”，與濕物料同一端進入干燥滾筒的高溫?zé)煔鈴闹写┻^使?jié)裎锪闲纬蓚鲗?dǎo)和對流質熱交換，預熱濕物料并蒸發部分水分。同時，高溫?zé)煔獾臏囟瓤焖傧陆�，�?jīng)預熱的濕物料進入中溫干燥階段，大部分水分在此階段被蒸發掉。隨著物料與煙氣的反復混合交換，直至達到熱平衡后達到對物料的水分要求后，物料被排出干燥滾筒。經過熱交換之后含有大量水蒸氣及粉塵的尾氣經過旋風除塵，被去除掉大部分粉塵后進入布袋式除塵器進行除塵，凈化后的尾氣直接排放，完成整個烘干過程。
原煤烘干機性能特點如下：
1、配置了原煤干燥熱源系統，該熱源以干燥過程中收集的煤粉作為燃料，既解決了干燥系統的燃料問題，又解決了干燥系統中產生的粉塵問題。
2、原煤烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低；
3、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低，熱效率高；
4、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
5、新型給料、排料裝置，避免了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
6、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
7、原煤烘干機實現了 “ 零水平推力 ” ，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
8、烘干機采用 “ 調心式托輪裝置 ” ，使托輪和滾圈的配合呈線性接觸，從而大大降低了磨損和動力損耗；
原煤烘干機的主要應用
1、煤炭行業煤泥、原煤、浮選精煤、混合精煤等物料的干燥；2、建筑行業高爐礦渣、粘土、澎潤土、石灰石、沙子、石英石等物料的干燥；3、選礦行業各種金屬精礦、廢渣、尾礦等物料的干燥；4、化工行業非熱敏性物料的干燥。
原煤烘干機的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
